Gnss Kolida K5 IMU
Gnss Kolida K5 IMU

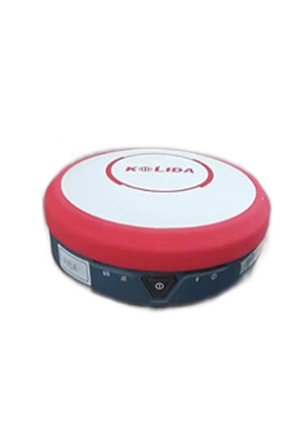

Gnss Kolida K5 UFO IMU

KOLIDA
k5-UFO-IMU-A2251900
kg
  • Descrizione
  • Caratteristiche
  • Specificazioni

Gnss Kolida K5 UFO IMU, SUPER RTK con scheda Kolida K708 a 692 canali. Oltre alle costellazioni Gps, Glonass e Beidou, include una radio standard con la quale può comunicare con qualunque GPS di qualsiasi marca fino a 8Km. Funzione Router, Dotato di sensore di inclinazione con Tecnologia IMU.

Gnss Kolida K5 IMU, SUPER RTK, con scheda Kolida K708 a 692 canali. è un Gps Gnss prodotto da Kolida Instrument. Oltre alle costellazioni Gps, Glonass e Beidou, include una radio standard con la quale può comunicare con qualunque GPS di qualsiasi marca fino a 8Km. Funzione Router, Dotato di sensore di inclinazione con Tecnologia IMU, e bolla elettronica.

VIDEO Start IMU of K5 IMU

VIDEO Speed test 1 of K5 IMU

VIDEO GNSS RTK,IMU

VIDEO 30° vs 60° TEST of K5 IMU

VIDEO Speed test 2 of K5 IMU

VIDEO fake IMU, K5 UFO

VIDEO Egstar result, K5 UFO

VIDEO Result of SurvX, K5 IMU

VIDEO old model calibration, K5 IMU

VIDEO Contenuto della Confezione



IMU

2cm/ 60° Tilt Survey Technology

692 Canali

All Constellation Signal Tracking

8 km

Built-in UHF Radio Working Range

Dual Batteries

Hot-swappable & Extra Power Source



Kolida Gnss K1, K1Pro, K20, K20s, IMU

Motore GNSS più avanzato

Dotato di una potente scheda madre con scheda Kolida K708 a 692 canali, K5 UFO IMU può tracciare ed elaborare tutte le costellazioni satellitari esistenti. Con l'utilità del segnale BEIDOU (COMPASS), la velocità di acquisizione dei dati e la stabilità del segnale GNSS sono notevolmente migliorate dalla tecnologia di vecchia generazione.



         Kolida K5 IMU

Lavora in modo più semplice e sicuro

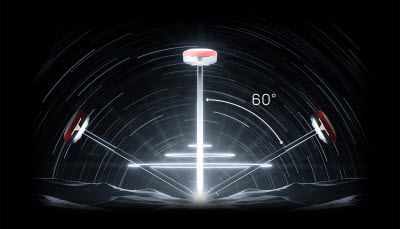

Grazie alla tecnologia di misurazione inerziale, K5 UFO IMU consente all'utente di eseguire un rilevamento dell'inclinazione con un angolo di inclinazione massimo di 60 °. Il centraggio non è un must, quindi i topografi possono rimanere in una posizione sicura quando misurano in autostrada e non devono entrare in acqua.



 Kolida K5 IMU



Misura dove gli altri non possono

Angolo del muro? Punti sotto il tubo? Punti occupati dall'auto? Questi obiettivi non sono più accessibili ..



Kolida Gnss K1, K1Pro, K20, K20s, IMU


Veloce e preciso

A differenza del sensore di inclinazione, l'unità di misura inerziale non è più influenzata dal campo magnetico terrestre e non richiede alcuna correzione. Può essere attivato e iniziare a lavorare in pochi secondi, questo posizionamento veloce aumenterà la velocità di misurazione di oltre il 30%.

L'algoritmo di combinazione di IMU + GNSS può ottenere una soluzione fissa più velocemente e mantenere i risultati della misurazione più stabili, la precisione è fino a 2 cm.

Kolida Gnss K1, K1Pro, K20, K20s, IMU


Collegamento radio a lungo raggio


 La radio integrata SDL400 può inviare segnali fino a 7 km in area urbana, 8 km in periferia. La copertura massima è fino a 200 kmq, adatta per far lavorare più rover contemporaneamente.




Kolida Gnss K1, K1Pro, K20, K20s, IMU



Misura senza barriere

In un ambiente difficile potresti perdere la connessione con la stazione base o la rete VRS. Non rimanere deluso, puoi scegliere tra 3 modalità di lavoro creative per continuare il rilevamento senza interruzioni. (Ripetitore / Router / Mobile Refenrence Station

Kolida Gnss K1, K1Pro, K20, K20s, IMU

Anti-interferenza

 La radio integrata SDL400 è dotata di funzionalità anti-interferenza, quindi K1 può funzionare vicino a centrali elettriche, sottostazioni di trasformazione, torre di segnalazione mobile e altre fonti di interferenza.


Kolida Gnss K1, K1Pro, K20, K20s, IMU



Funzioni pratiche


Kolida K5 UFO IMU utilizza il sistema Linux, aiuta i topografi a svolgere le loro missioni in modo più semplice, veloce e accurato offrendo una qualità eccezionale e funzionalità innovative.




Kolida Gnss K1, K1Pro, K20, K20s, IMU






Nuova app

Il controller dati Windows CE è troppo vecchia tecnologia? Nessun problema. Scarica semplicemente SurvXApp sul tuo smartphone o tablet e goditi il buon funzionamento della piattaforma Android




Kolida Gnss K1, K1Pro, K20, K20s, IMU

K5-IMU

GNSS characteristics

555 GNSS channels

-GPS L1C/A, L1C, L2C, L2E, L5

-GLONASS L1C/A, L2C/A, L2P, L3

-BeiDouB1, B2, B3

-Galileo GIOVE-A, GIOVE-B, E1, E5A, E5B

-SBAS L1C/A, L5

Initialization: time <10s, reliability >99.99%

Supported data formats:

CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2

Output data formats:

NMEA 0183, PJK plane coordinates, Binary code, Trimble GSOF



Positioning Accuracy

Code differential GNSS positioning

Horizontal: ±0.25m+1ppm

Vertical: ±0.50m+1ppm

SBAS positioning accuracy: typically<5m 3DRMS

Static

Horizontal: ±2.5mm+0.5ppm

Vertical: ±5mm+0.5ppm

Real-time kinematic (RTK)

Horizontal: ±8mm+1ppm

Vertical: ±15mm+1ppm

Network RTK

Horizontal: ±8mm+0.5ppm

Vertical: ±15mm+0.5ppm

RTK initialization time

2~8s

Physical characteristics

Size

17.5 x 17.5 x 8.3 cm

Weight

1.33 kg (2 batteries included)

User interface

Five Indicator lights

Two buttons

Linux System



I/O interface

5PIN LEMO external power port+RS232

7PIN external USB(OTG)+Ethernet

Bluetooth 2.1+EDR standard

Bluetooth 4.0 standard, support android, iosconnection

Memory

8GB SSD internal storage

Support external USB storage (up to 32 GB)

Automatic cycle storage

Changeable record interval

Up to 50Hz raw data collection

Operation

RTK rover & base

RTK network rover: VRS, FKP, MAC

NTRIP, Direct IP

Post-processing

Environmental characteristics

Operating temperature: -45°to +60°C

Storage temperature: -55°to +85°C

Humidity: 100% condensing

IP67 waterproof, sealed against sand and dust

Drop: 2m pole drop on concrete

Power characteristics

Two Li-Ion batteries, 7.4 V, 3400 mAh

Battery life:>14h (static mode)>10h (internal UHF base mode)>12h (rover mode)

External DC power: 9-25 V

UHF Radio characteristics

Built-in radio

Frequency Range 410-470MHz

Protocol:TrimTalk450s, TrimMark3, SOUTH (KOLIDA)

1W/2W/3W switchable

typically working range 7-8km

“Barrier-Free” Measurement Technology: Repeater/ Router/ CSD mode

Cellular module characteristics

WCDMA/CDMA2000/TDD-LTE/FDD-LTE 4G

Compatible with 3G GPRS/EDGE





WebUI

Configure and monitor receiver by web server via Wi-Fi or USB cable

NFC

Close range (shorter than 10cm) automatic pair between receiver and controller (need NFC chip in controller)

Wifi

802.11 b/g standard

Hotspot: allow device to access in

data link: broadcast differential data

Voice Guide

intelligent voice technology provides status indication and operation guide

Chinese, English, Korean, Russian, Portuguese, Spanish, Turkish and user define

Standard system components

K5 UFO Receiver

Li-Ion battery

Charger and adapter

All-direction antenna

Tape measure

30 cm pole extension

7-pin to OTG cable

Engineering Star (Windows)

Engineering Star (Android)

1 year warranty

Optional system components

External Radio (410-470 MHz, 5-35W)

Battery Case SA-6003

Data collectors

-K720 (Windows)

-H3 plus (Android)-T17 (Windows)

-X11 pro (Windows)

Field software

-Field Genius (Windows)-SurvX(Android)

1-2 year warranty extension
